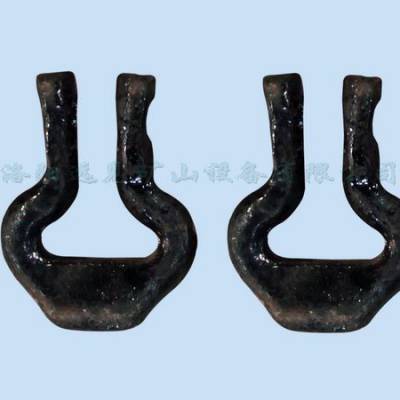

40T联接环，也叫马蹄环，适用于SGB620/40型刮板输送机，在刮板输送机上，联接环连接着刮板和链条，通过一个个联接环将一块块刮板连接到链条上，通过传动部的机头链轮带动链条转动，刮板随着链条做同步运转，从而达到运输煤炭等物料的目的。

刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。刮板输送机组成按刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种，按链条数目及布置方式，可分为单链、双边链、双中心链和三链4种。编辑本段实际应用刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾  刮板输送机 斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水

平和垂直方向作2°～4°的弯曲

SGB620/40T刮板输送机出厂标准长度100米，由机头、机尾、机身三大部分组成，机头包含有减速机,液力耦合器,电机,链轮,和机头架，机身由中间槽,过渡槽,链条,连接环即马蹄环,刮板等组成，刮板机机尾部分由机尾滚筒,机尾滚筒总成,导链轮,机尾架组成。

轴承和二套单列向心球轴承。圆弧锥齿轮旋转时所产生的轴向力由两套单列向心球承来承受。双列向心球滚子轴承靠飞溅润滑。两套单列向心推力球轴承2号钠基润滑脂润滑。轴圆弧锥齿轮的轴向置及轴向游隙均通过调整单列向心推力轴承两端的调整垫来***。
***轴的轴向游隙通过调整固定端轴承两侧的调整垫来***。另一轴承在轴向方向处于自由状态，使用证明该结构与老结构相比，改善了两轴承润滑条件，提高了圆弧锥齿轮接触

精度，延长了锥齿轮的使用寿命。
减速器的箱体为上下对称，以适应井下左右工作不同的需要。在左右工作面对换时需将上部盖上安装气塞，下部盖上安装油塞。
减速器使用150号极压齿轮油或22号双曲线齿轮油润滑齿轮，注入量为浸没大锥齿轮的齿宽。
3、传动链轮
传动链轮由链轮、半滚筒组成。采用6条M20螺栓组成一整体。链轮采用优质合金钢模锻或铸造，啮合齿

SGB620/40T刮板输送机 刮板机说明:

SGB620/40T刮板输送机

SGB620/40T刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。
　　SGB620/40T刮板输送机在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转，生产就能正常进行。否则，整个采煤工作面就会呈现停产状态，使整个生产中断。
用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

。刮板输送机的工作原理是什么？刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。刮板输送机有什么优缺点？编辑本段优缺点优点:1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。2、能适应采煤工作面底板不平、弯曲推移的需要，可以

承受垂直或水平方向的弯曲。3、机身矮，便于安装。4、能兼作采煤机运行的轨道。5、可反向运行，便于处理底链事故。6、能作液夜支架前段的支点。缺点:1、空载功率消耗较大，为总功率的30%左右。2、不宜长距离输送。3、易发生掉链、跳链事故。4、消耗钢材多。成本大。编辑本段输送机历史中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形；17世纪中，开始应用架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。1868年，在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。此后，输送机受到机械制造、电机、化工和冶金工业技术进步的影响，不断完善，逐步由完成车间内部的输送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。编辑本段发展阶段刮板输送机在煤矿的生产与建设中的发展，大致经历了三个阶段。阶段在30-40年代，是可拆卸的刮板输送机，它在工作面内只能直线铺设，随工作面的推进，需人工拆卸、搬移、组装。刮板链是板式，多为单链，如V型、SGD-11型、SGD-20型等小功率轻型刮板输送机。***阶段是40年代前期由德国制造出可弯曲刮板输送机，它与采煤机、金属支架配合实现了机械化采煤。这种刮板输送机咳适应底板不平凸凹凸不平和水平弯曲等条件，移设时不需拆卸，
