SGZ764/630刮板机配件厂家  SGZ830/630刮板机配件厂家  SGZ1000/1050刮板机配件厂家    SGZ1000/3X855刮板机配件厂家   SGZ1000/1400刮板机配件厂家   西北奔牛刮板机配件  张家口刮板机配件 西北奔牛减速机配件  张家口煤机减速机配件   张家口煤机刮板机配件

西北奔牛SZZ630转载机凸槽730转载机凸槽764转载机凹槽  西北奔牛SZZ800转载机凸槽830转载机凸槽880转载机凹槽   西北奔牛SZZ900转载机凸槽10000转载机凸槽1200转载机凹槽

张家口JS90一轴JS315二轴总成JS160三轴JS132四轴JS110伞齿轮JS200斜齿轮

SGZ630刮板机E型螺栓730哑铃销764横梁800刮板机卡块

SGZ830刮板机舌板900拨链器1000刮板E型螺栓

SGZ630/730/764/800刮板机E型螺栓  SGZ800/830/880/900刮板机E型螺栓   SGZ1000/1200/1400刮板机E型螺栓

SGZ630横梁730横梁764刮板机横梁800横梁  SGZ830横梁1200横梁900刮板机横梁1000刮板机横梁

SGZ630哑铃销730哑铃销764哑铃销800刮板机哑玲销  SGZ830哑铃销900刮板机哑铃销1000哑铃销1200哑铃销

SGZ630/730/764/800/900刮板机刮板

SGZ1000/1200/1400/880刮板机刮板

中部槽

奔牛630,730,764,800，830刮板机中部槽

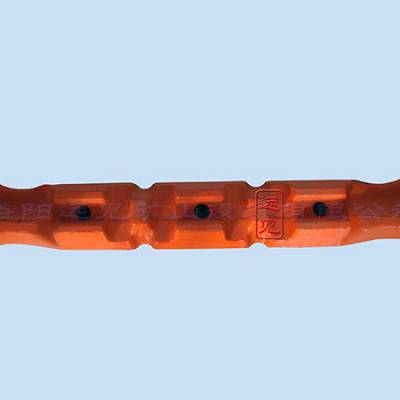

刮板机横梁

西北奔牛630，730，764，800，830刮板机配件厂家

张家口630，730，764，800，830刮板机配件厂家

山东矿机630，730，764，800，830刮板机配件厂家

图号

130S-01刮板，86SF-01刮板，4GL04-1刮板，35SJ06-1刮板，5GL03-2刮板，5GL06A-1刮板，5GL01-1刮板，BGAOO-10刮板，

5GL02-2A刮板，8GL01-1刮板，8GL04-1刮板，ZGL-1刮板，7SD02-1刮板，2S06-1A刮板，Q/ZM164-1988刮板，11G3-1刮板，153S01/0116-1刮板，

131S-01刮板，3TY-05刮板，125S012006-1刮板，9GL01-1刮板，15GL01-1刮板，

15GL03-1刮板，15GL06A-1刮板，15GL06B-1刮板，1GL3-1刮板，101S-01刮板，113S-01刮板，18S0113-1刮板，

14GL01-1刮板，65S-06刮板，90S012107-1刮板，113S11208-1刮板，

20GL01-1刮板，20GL03-1刮板，21GL01-1刮板，21GL04-1刮板，99S-01刮板，38GL3-1刮板，16GL01-1刮板，22GL01-1刮板，

31GL01-1刮板，54SA14-1刮板，128S01206-1刮板，107S-01刮板，117S-01刮板，134S011609-1刮板，66S-20刮板，159S98/0108-1刮板，

48GL3-1刮板，51GL3-1刮板，84GL3-1刮板，89GL3-1刮板，23GL01-1刮板，32GL01-1

SGZ764/400型刮板，适用于刮板机，根据需要可采用锻造刮板和铸造刮板，铸造刮板适用于机械性能要求不高的刮板机，锻造刮板，一般采用27SiMn材质，锻造出毛坯，再进行加工，产品适用于绝大多数刮板机。

2.1.11 设备技术特征以及附属装置和设备

• 整机通过更换部分零部件，可满足左、右工作面采煤要求。

• 设备取得中国国家煤矿安全标志证书和“MA”标识牌。

2.1.11.1 机头部分

2.1.11.1.1 交叉侧卸机头架

• 机头架采用前开口、箱式对称结构，满足两侧安装驱动装置和左、右工作面的需要。

• 机头架上中板采用变升角技术，强制刮板链沿中板运行，防止刮板链跳动刮卡犁煤板。

• 机头架上设置了缩小链轮轴组支撑跨距的支承装置，提高轴组刚性和运行可靠性。

• 机头架尾端通过上下定位榫头和四个哑铃销与过渡槽联接，提高联接和抗扭转强度。

• 犁煤板采用抛物线形设计，有利于煤流卸载，减少块煤卡阻现象，降低功率消耗。

• 机头架上设有喷雾装置。

• 机头架上设有检查孔。

2.1.11.1.2 链轮轴组

• 采用***的重型双列圆锥滚子轴承。

• 轴组润滑采用远程外挂大储油箱稀油润滑结构；操作简便，润滑可靠。

• 链轮轴组与减速器间采用齿轮联轴器，不拆除减速器、拨链器和护板即能拆装

• 本系列输送机适用于缓倾斜薄、层，也可用于中间巷道输送煤炭。该系列产品经济、灵活、***、寿命长，适合中小煤矿普采工作面。

  SGB420/30型刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，倾角不大于25°。中部槽两侧加挡板煤板可用于顺槽运输煤炭。SGB420/30型刮板输送机系边双链型。其型式、尺寸和主要技术性能参数符合MT/T105-93《矿用刮板输送机型式与参数》的规定，产品具有较高的标准化、通用化水平。
  主要部份结构、性能说明

• 传动部主要是由电动机、转轴器、减速器、传动链轮、紧链器、盲轴、机头架等组成。电动机、减速器与机头架采用平行布置的型式。电动机通过连接罩连接在一起，再通过4条约M24的螺栓将其平行侧挂在机头架上，减速器的输入轴通过木肖联轴器与电动轴相连接。输出轴伸入到机头架侧板的支承与机头链轮的一端用花键形式连接，机头链轮的另一端与安装在机头架另一侧的盲轴伸亦用花键形式连接。电动机产生的扭矩通过木销联轴节传给减速器，再经过减速器减速后把扭矩通过保险销传递给机头链轮，从而带动刮板链在中部槽中运行，达到运输煤炭的目的。使用中如遇到过载或刮板链刮等异常现象，保险销将首先被剪断，使电动机的扭矩不能传递给机头链轮，电动机即空负荷运转，起到了保护电动机及其它部件的作用。为了便于整体推移输送机，在机头架的下部安装有固定梁和支撑梁。为适应薄煤空间小的特点，传动部安装在固定梁上，总高度仅为540mm。
  1、电动机


  GB420/30型刮板输送机的配套电动机为YBS-30-4型防爆电动机。为了满载负载起动的要求电动机的起动转矩和转矩均为额定转矩的2.7倍。电动机的温升欲度较大，在频繁启动的条件下，也能良好运行。


2、减速器
SGB420/30型刮板输送机采用JS-30型减速器，该减速器为三级减速，渐开线齿轮传动。总传动为22.24。级为圆弧锥齿轮，***级为圆柱斜齿轮，第三级为圆柱直齿轮。
本减速器在结构上较一般矿用圆锥、圆柱齿轮减速器有较大的改进，共轴采用一套双列向心球面滚子轴承和二套单列向心球轴承。圆弧锥齿轮旋转时所产生的轴向力由两套单列向心球承来承受。双列向心球滚子轴承靠飞溅润滑。两套单列向心推力球轴承2号钠基润滑脂润滑。轴圆弧锥齿轮的轴向置及轴向游隙均通过调整单列向心推力轴承两端的调整垫来***。
***轴的轴向游隙通过调整固定端轴承两侧的调整垫来***。另一轴承在轴向方向处于自由状态，使用证明该结构与老结构相比，改善了两轴承润滑条件，提高了圆弧锥齿轮接触精度，延长了锥齿轮的使用寿命。

•


• 链轮轴组。

2.1.11.2 中部槽

• 中部槽为铸焊封底结构。推移耳板采用单耳板结构。

• 中板及封底板均采用进口高强度耐磨板。中板接口自主设计，当刮板通过时将逐渐经过中板接口，使运行功率消耗降低，减缓磨损，降低噪音（***号ZL 97 219737.0）。

• 中部槽槽间定位榫头采用Ω形结构，承载面积大，使垂直弯曲联接可靠性得到强化。

铲板槽帮、挡板槽帮的哑铃销座的破断强度为哑铃销的2倍以上，在突发外力超过设计强度时，
