| 加工定制：否 | 品牌：洛阳远见 | 型号：169S04090102链轮轴组 |
| 类型：刮板输送机 | 订货号：16621 | 货号：55822 |
| 输送物品：煤炭 | 适用领域：矿山井下输送 | 输送能力：500m3/h |
| 动力功率：Xkw | 外形尺寸：300mm | 重量：1t |
| 规格：630 |

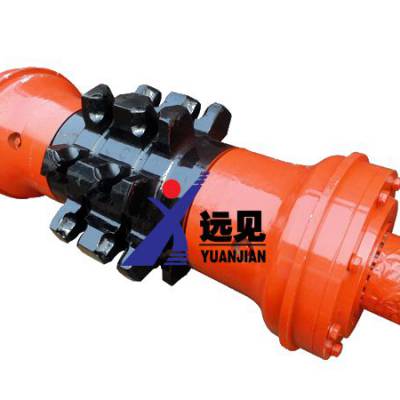

67SHB0103型链轮组件，适用于煤矿井下用刮板输送机。该链轮组件的主要技术参数为：总长820mm，两端高度215mm。该链轮组件的链轮体部分采用5齿42CrMo材质的锻打热处理链轮，链轮体由两个半块的链轮组装而成，链轮体的外圆直径为390mm，配套使用30×108规格的C级热处理链条，链条中心距为130mm。
68LL05型链轮组件，适用于煤矿井下用SGZ730/500型刮板输送机。该链轮组件的主要技术参数为：总长1139mm，两端高度350mm。该链轮组件的链轮体部分采用7齿42CrMo材质的锻打热处理链轮，链轮体外圆直径535mm，中双链链轮配套使用30×108规格的C级热处理链条，链条的中心距为130mm。联系电话：13213653356，QQ：2968610025
TSL101型链轮轴组，适用于淮南长壁机型，其链轮体部分图号为TSL101-5，该型号链轮体为8齿42CrMo材质，工艺为锻打热处理。
167S800904链轮轴组，适用于SGZ764/160型刮板输送机，总长804mm，链轮体总高度400，滚筒高度230mm，链条间距120mm，链轮体为六齿，配套26×92规格的C级热处理链条，材质采用常规42CrMo材质制作。
86S010101型链轮轴组，同图号为YN08-00型链轮轴组，适用于煤矿井下输送设备。
该型号链轮轴组的主要技术参数为：总长961mm，两端高度360mm，两定位孔之间的距离为665mm，定位孔大小为45mm。
该型号链轮轴组的链轮体部分采用8齿42CrMo材质的锻打热处理链轮，链轮体外圆直径510mm，中双链链轮配套使用26×92规格的C级热处理链条，链条中心距为120mm。
洛阳远见矿山设备有限公司，生产各种型号的链轮组件，山东矿机、西北奔牛，张家口、山西煤机链轮组件，提供图纸可以定做，仓库有链轮组件库存，欢迎您的来电!
电话：13213653356 QQ:2968610025
日字环：
日字环，日字环生产厂家，日字环价格，哑铃销 螺栓 横梁 卡块
综采刮板机配件：刮板 分链器 齿轮 齿轨 过渡槽 减速机 链轮组件 链条联接环 日字环 中部槽 E型螺栓 U型螺栓 横梁 哑铃销 卡块
普采刮板输送机系列：17型、22型、30T型、40T型、150C型。刮板机配件系列：链轮轴组，高强度圆环链，链条，接链环，刮板，中部槽，链轮，机尾轴，四轴，斜齿轮，
3 2、可反向运行，便于处理底链事故。
3、机身矮，便于安装。
4、 能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
5、能兼作采煤机运行的轨道。
6、能作液夜支架前段的支点。
S G B /
设计修改序号（字母）
电动机总功率 kW
一．产品规格：
SGW-40T、SGB420/22-30
二．用途：
刮板输送机机尾的主要配件，焊接牢固，外型尺寸准确，承接各种尺寸的加工。
SGB620/40T刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。
SGB620/40T刮板输送机在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，SGW-40T机头架而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保
机头架：
哪里有机头架|刮板机机头架|煤矿专用机头架|河南机头架
机头架是机头部的骨架，应有足够的强度和刚度，由厚钢板焊接制成， 各型机头部的共同点如下：
（1）两侧对称，两侧壁上都能安装，以适应左、右采煤工作面的需要；
(2)链轮由减速器伸出和盲轴支承链接，这种连接方式，便于在井下拆装；
（3）拨链器和护轴板固定在机头架前梁上，它的作用防止刮板链在与链轮的分离点处被齿轮带动卷入链轮，
缺点:
1、易发生掉链、跳链事故。
2、不宜长距离输送。
3、空载功率消耗较大，为总功率的30%左右。
4、消耗钢材多。成本大。
机尾架，刮板机机尾架，SGW-40T、SGB420/22-30机尾架，刮板机机尾架，高强度圆环链，刮板机圆环链
机尾架，刮板机机尾架，SGW-40T、SGB420/22-30机尾架，刮板机机尾架，高强度圆环链，刮板机圆环链用途：刮板输送机机尾的主要配件，焊接牢固，外型尺寸准确，机尾架承接各种尺寸的加工。 SGB620/40T刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。机尾架其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。
SGB420/30型刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，倾角不大于25°。中部槽两侧加挡板煤板可用于顺槽运输煤炭。SGB420/30型刮板输送机系边双链型。其型式、尺寸和主要技术性能参数符合MT/T105-93《矿用刮板输送机型式与参数》的规定，产品具有较高的标准化、通用化水平。
SGB420/30型号组成及其代表意义30代表电动机功率（KW）420中部槽宽度（mm）SGB边双链刮板输送机
