2、主要部件结构及工作原理
传动部：传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。
3、减速器：减速器为三级圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为***轴承正常运转，应对轴承的轴向游隙进行适当调整：轴为0.04--0.1；***轴为0.08—0.15；第三轴为0.07—0.15；第四轴为0.2—0.4，圆弧伞齿轮的轴向位置

紧链装置是刮板输送安装、拆卸或变更铺设长度以及调整紧力时张紧刮板链用的。紧链装置包括紧链挂钩两部分。紧链器采用摩擦带式紧链器，安装在减速器***轴上。紧链挂钩是由Φ14×50圆环链及挂钩联在一起组成的。
紧链时，把两条紧链挂钩的一端分别插在机头架两侧面上的Φ38mm的孔内，另一端插在刮板链的立环中，把下槽中的刮板链搭在机头链传输线上。然后点动反车，张紧刮板链，并通过紧链器手把

10、刮板链：刮板链由圆环链、刮板、连接环、螺栓组装而成，刮板材料为轧制型钢，带有斜面的一侧与中部槽中板接触，起到刮煤作用，连接环凸起部分起导向作用。
11、机尾：机尾由机尾架和机尾轴组装而成，是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部，可使整机铺设长度增到160m。
注：采用双驱动方式时只能共用一套电控装置，先将首尾传动部调至转向一致后方可开机，否则，将造成拉断刮板链或损坏传动部等事故发生。

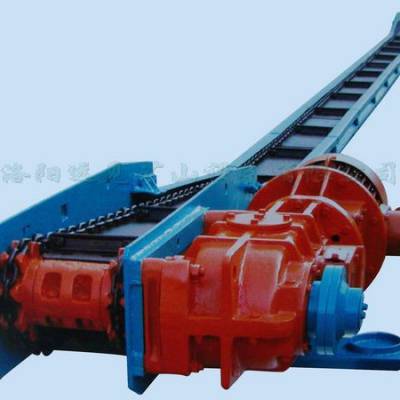

SGB420/30刮板机，煤矿刮板输送机

SGB420/30型刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，倾角不大于25°。中部槽两侧加挡板煤板可用于顺槽运输煤炭。SGB420/30型刮板输送机系边双链型。其型式、尺寸和主要技术性能参数符合MT/T105-93《矿用刮板输送机型式与参数》的规定，

，转动紧链器偏心轮，使刮板链保持张紧状态，然后取下多余的链环或更换合适的调节链，将刮板链两头接起来，使整个刮板链组成环形封闭链，以达到紧链的目的。刮板链的张紧程度，以满负荷运转时，在机头链轮下放下垂两环为宜。链条连接后拆下紧链挂钩反向转动紧链器偏心轮，使闸带与制动轮脱开，完成紧链操纵。
6、中部槽
中部槽系产品的主要部件之一，是煤炭输送的通道。中部槽槽帮钢采用冷压槽帮钢或轧制槽帮钢两种。冷压槽帮钢组成的中部槽由8mm厚的冷压槽帮和6mm厚的中板焊接而成。轧制槽帮钢组成的中部槽由8mm

也应适当调整，以***合理的啮合侧隙和接触***，其啮合侧隙不小于0.17mm，接触***沿齿长和齿高方向不少于50%。轴轴向游隙可通过调整螺母进行调整，

***、三、四轴轴向游隙用调整垫进行调整。
4、链轮：链轮半滚筒组成一体，为刮板链传递动力。
5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。
6、盲轴：盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。
7、紧链器：紧链器（由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用。
